Shelly RC Snubber – Circuito Anti-Disturbi per Relè e Motori

Shelly RC Snubber – Circuito per Assorbimento di Picchi di Energia e Protezione Relè

Nel mondo dell’impiantistica elettrica e della domotica, i carichi induttivi (motori, trasformatori, ventilatori) possono generare picchi di tensione durante l’accensione o lo spegnimento, danneggiando col tempo i relè. Per proteggere i moduli di controllo come quelli della famiglia Shelly (o altri relè elettronici) e allungarne la vita utile, è essenziale utilizzare un circuito snubber. Shelly RC Snubber è il componente dedicato a questo scopo: un piccolo dispositivo che assorbe e smorza i picchi di sovratensione e gli spike di corrente generati da carichi induttivi, garantendo maggiore affidabilità all’impianto e riducendo il rischio di guasti prematuri.

Perché serve uno snubber RC? Ogni volta che interrompi un circuito induttivo (motore, bobina, elettrovalvola), il campo magnetico generato dal carico può provocare un’impennata di tensione che si ripercuote sui contatti del relè, bruciandoli o deteriorandoli nel tempo. Shelly RC Snubber consiste in un circuito R-C (resistenza + condensatore) dimensionato per dissipare e “ammortizzare” questi transitori di tensione, mantenendo sicuri i contatti dei moduli Shelly o di altri relè meccanici/elettronici. È un accessorio indispensabile quando si automatizzano carichi a carattere induttivo (motori di tapparelle, pompe, ventole, trasformatori di lampade alogene, ecc.).

Caratteristiche principali di Shelly RC Snubber:

• Assorbimento Picchi di Tensione: riduce o annulla le sovratensioni in commutazione, proteggendo contatti e componenti elettronici.
• Compatibilità Universale: utilizzabile con la maggior parte dei moduli Shelly (1, 1PM, 2PM, Pro, Qubino Wave) e con relè di terze parti, a patto di rispettarne i limiti elettrici.
• Circuito R-C Calibrato: resistenza e condensatore dimensionati per gestire i transitori tipici dei motori domestici e piccoli macchinari.
• Facile da Installare: si collega in parallelo al carico o ai contatti relè (a seconda dello schema raccomandato), occupando pochissimo spazio.
• Riduzione di Ronzii e Disturbi: oltre a proteggere, può minimizzare rumorosità e spike che interferiscono con altri dispositivi elettronici.
• Struttura Robusta: componenti di alta qualità, rivestimento ignifugo, tensione nominale verificata per uso continuo in reti AC (o AC/DC, verifica scheda tecnica).

Quando è consigliato l’uso di uno snubber?

1. Tapparelle e Motori di Porte Basculanti: se stai controllando un motore AC con un relè Shelly, l’RC Snubber evita che i picchi di tensione logorino i contatti.
2. Ventilatori e Pompe: i motori di aspirazione o di circolazione, una volta spenti, generano spike elevati che lo snubber può smorzare, proteggendo l’elettronica.
3. Trasformatori e Neon: lampade con reattori, vecchie lampade al neon o toroidali per LED, che inducono sovratensioni alla commutazione.
4. Ambienti Industriali Leggeri: macchinari con piccole bobine, bobinatrici o apparecchi a 230V con sezioni induttive, dove si desidera mantenere i relè in salute a lungo.

Come si installa Shelly RC Snubber? In genere, ci sono due approcci comuni:

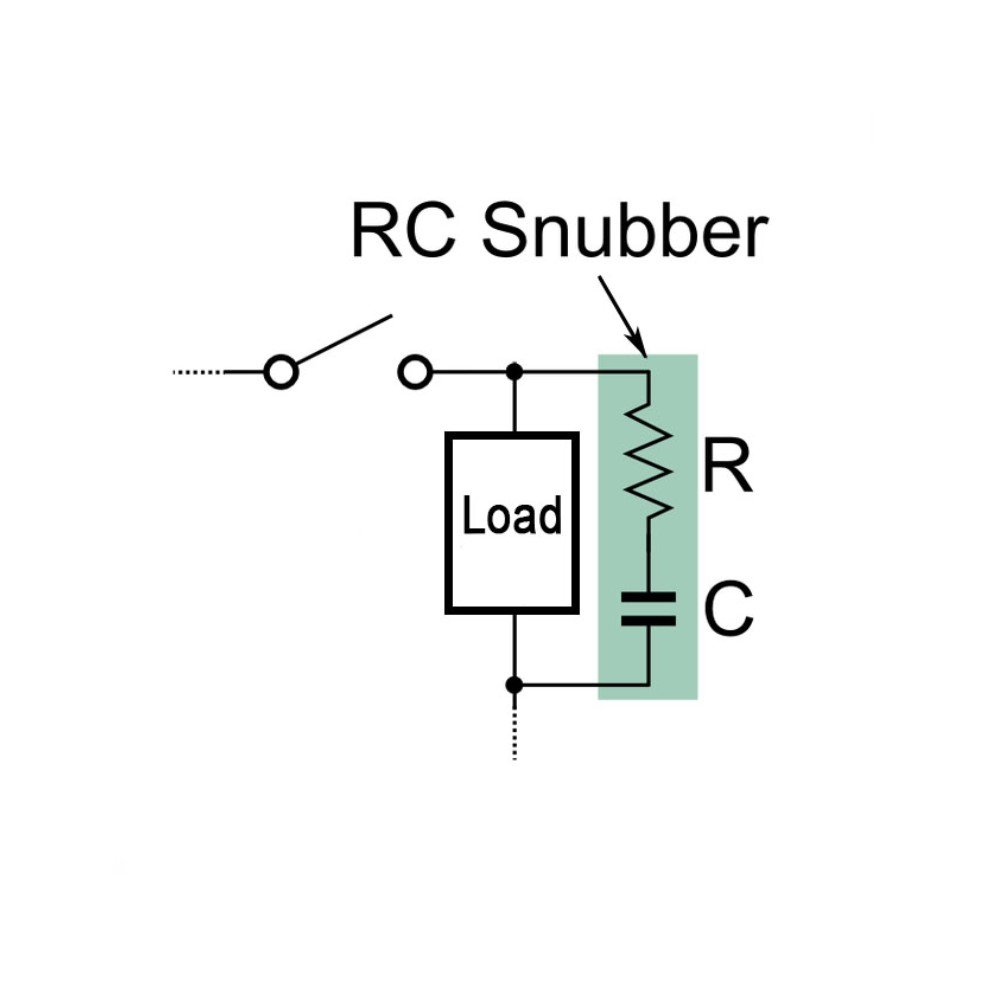

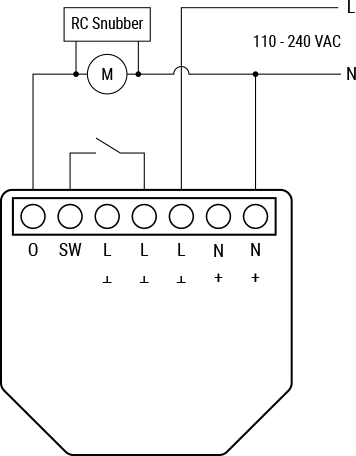

• In parallelo al carico: si collega la linea e il neutro del carico (o i due poli del motore) ai terminali del RC Snubber, cosicché i picchi di tensione vengano “cortocircuitati” dal condensatore e dissipati dalla resistenza interna.
• In parallelo ai contatti relè: in alcuni schemi, per moduli con contatti isolati, si preferisce collegare lo snubber tra i due terminali di uscita del relè. Lo scopo resta lo stesso: attenuare i transitori.

È importante seguire le istruzioni fornite da Shelly o dal costruttore del relè per posizionare correttamente lo snubber in base al tipo di carico. Bastano due morsetti a vite o giunzioni con capicorda e il gioco è fatto. Il consiglio è di utilizzare sempre uno snubber quando si commutano carichi induttivi oltre i 30-40 W di potenza, riducendo notevolmente il rischio di arcature sui contatti, prolungando la vita del modulo Shelly o del relè meccanico.

Vantaggi di Shelly RC Snubber:

• Protezione dei Relè: massimizza la durata del modulo Shelly, evitando di doverlo sostituire a causa di contatti bruciati.
• Riduzione di Disturbi Elettromagnetici: meno spike si propagano sulla rete, migliorando la stabilità e minimizzando interferenze con altri apparecchi.
• Compatibile con Varie Tensioni: a seconda del modello, potrai usarlo su circuiti AC 110-230V o anche su circuiti DC di medie tensioni (verifica in scheda tecnica la tensione massima supportata).
• Installazione Rapida: un componente di piccole dimensioni, facile da inserire in scatole di derivazione o quadri elettrici, grazie a un corpo compatto e a morsetti standard.

Scenari tipici di utilizzo:

1. Controllo Tapparelle Motorizzate: riduci i picchi quando la tapparella si arresta improvvisamente e proteggi Shelly 2PM o Qubino Shutter da arcature ai contatti.
2. Serrande di Negozio: i motori AC da 500 W e oltre generano spike sostanziosi. Lo snubber allunga la vita del relè e mantiene sicuro l’impianto.
3. Ventole Estrattive: se un motore di estrazione d’aria è spesso acceso e spento, i picchi di tensione possono rovinare i contatti. Uno snubber RC risolve il problema.
4. Piccoli Motori d’Irrigazione: pompe da giardino o vasche, con assorbimento induttivo, traggono vantaggio dalla protezione snubber, minimizzando stress su Shelly 1PM o Pro 1.

Perché Shelly RC Snubber? Perché se investi in una domotica evoluta, proteggere i relè è fondamentale. Un modulo Shelly protetto da uno snubber vivrà molto più a lungo, garantendo affidabilità al tuo impianto. Inoltre, il costo e l’ingombro di uno snubber sono contenuti, mentre i benefici in termini di durata e funzionamento regolare sono notevoli. Con un piccolo accessorio, potrai evitare costose riparazioni, fermi impianto o continui rimpiazzi di relè bruciati dai picchi.

Non sottovalutare gli effetti dei carichi induttivi: acquista subito Shelly RC Snubber e proteggi la tua domotica da spike e sovratensioni. Riduci l’usura sui contatti dei moduli Shelly o di altri relè, assicurando un funzionamento sicuro e stabile per motori, pompe e trasformatori nel tempo. Scegli la qualità e la semplicità di Shelly, garantendo affidabilità all’intero impianto elettrico!
